상세 정보 |
|||
| 제품 이름: | MCTRL4K LED 디스플레이 컨트롤러 사양 | 입력 전압: | AC 100 V~240 V-50/60 Hz |
|---|---|---|---|
| 온도: | -20°C ~ +70°C | 습도: | 10% RH 내지 90% RH, 불응축 |
| 차원: | 482.6 밀리미터 × 372.0 밀리미터 × 88.1 밀리미터 | 무게: | 4.6KG |
| 강조하다: | CE LED 디스플레이 비디오 프로세서,240V LED 디스플레이 비디오 프로세서 |
||
제품 설명
MCTRL4K LED 디스플레이 컨트롤러 사양
회사 프로필
우리는 HK Brilliance Tech Co., LTD입니다.우리의 본사는 중국 홍콩에 위치하고 있습니다.우리 공장은 중국 심천과 광저우에 위치하고 있습니다.우리는 10년 이상의 제조 경험을 가지고 있습니다.우리는 이러한 유형의 제품에 대한 다양한 모델 옵션을 제공하며 제품, 브랜드 및 로고에 대한 사용자 정의를 지원합니다.
당사의 제품은 전 세계적으로 빠른 판매를 누리고 있습니다.우리는 품질 점검과 품질 보증 시스템을 위해 3개 이상의 단계와 절차를 갖고 있습니다.각 제품은 48시간 이상의 최종 여드름 테스트를 보장합니다.좋은 품질로 고객은 항상 우리 제품에 대해 좋은 평판을 얻습니다.
변화 역사
| 문서 버전 | 출시일 | 설명 |
| V1.2.0 | 2022-04-01 |
.RGB 제한에서 RGB 전체로 전환하는 기능을 추가했습니다. .위상 오프셋 기능을 추가했습니다. |
| V1.1.1 | 2020-07-18 | .문서의 내용과 스타일을 최적화했습니다. |
| V1.1.0 | 2019-09-04 |
.3D 기능을 추가했습니다. .Low Latency 기능을 추가했습니다. .RGB에 대한 개별 감마 조정 기능이 추가되었습니다. .HLG 모드가 추가되었습니다. .제어 컴퓨터에 입력 소스 비트 깊이 설정 기능을 추가했습니다. .사용자 정의 EDID 가져오기 기능이 추가되었습니다. .25Hz 프레임 속도에 대한 지원이 추가되었습니다. .낮은 회색조 모드 조정을 추가하여 HDR10 성능을 최적화했습니다. |
| V1.0.0 | 2019-09-26 |
첫 번째 출시
|
소개
인증
FCC, CE, UL&CUL, EAC, CB, IC, KC, RCM
특징
.다양한 입력 커넥터
- DP 1.2 1개
- HDMI 2.0 1개
- DL-DVI 2개
.Neutrik 기가비트 이더넷 포트 16개 및 광 포트 4개
DP/HDMI 입력의 경우 최대 로딩 용량은 8,800,000픽셀입니다.
DVI 입력의 경우 최대 로딩 용량은 8,300,000픽셀입니다.
단일 MCTRL4K의 최대 출력 높이 또는 너비는 7680픽셀입니다.
.높은 비트 심도 입력: 8비트/10비트/12비트
.HDR 기능
HDR10 및 HLG가 지원됩니다.
MCTRL4K는 수신 카드와 함께 작동할 수 있습니다.
HDR을 지원하여 이미지를 크게 향상시킵니다.
디스플레이의 품질이 더욱 생생하고
자세한 이미지.
.3D
MCTRL4K는 3D 이미터와 함께 작동할 수 있습니다.
EMT200 및 3D 안경을 사용하면 다음을 수행할 수 있습니다.
3D 디스플레이 효과를 경험해보세요.
.개별 감마 조정
10비트 또는 12비트 입력의 경우 이 기능은
빨간색 감마, 녹색 감마 및 파란색 감마를 개별적으로 조정하여 낮은 회색조 조건 및 흰색에서 이미지 비균일성을 효과적으로 제어합니다.
균형 오프셋을 통해 더욱 사실적인 이미지를 얻을 수 있습니다.
.RGB는 RGB 전체로 제한됩니다.
이 기능은 자동으로 색상을 변환합니다.
낮은 회색조 조건에서 자연스러운 검정색을 표시하기 위해 RGB에서 입력 소스의 범위는 RGB 전체로 제한됩니다.
.낮은 대기 시간
저지연 및 입력 소스 동기화가 설정된 경우
활성화하고 캐비닛을 수직으로 연결하면 입력 소스와 수신 카드 간의 지연을 한 프레임으로 줄일 수 있습니다.
.십진수 프레임 속도가 있는 입력
23.98/29.97/47.95/59.94/71.93/119.88에 적응
헤르츠
.픽셀 레벨 밝기 및 채도 교정
.초고해상도 입력
NVIDIA를 통해 초고해상도 설정 지원
그래픽 카드.
.웹에서의 화면 구성
.최대 10개의 MCTRL4K 장치 캐스케이딩
표 1-1 기능 제한 사항
| 기능 | 제한 사항 |
서로 독점적인 기능 |
| HDR |
.10비트 HDMI 입력 소스만 지원합니다. .각 이더넷 포트의 로딩 용량이 절반으로 줄어듭니다. .HDR을 지원하는 수신 카드와 함께 작동해야 합니다. |
해당 없음 |
| 3D |
.입력 소스가 DVI인 경우 DVI1은 왼쪽 눈의 이미지를 로드하고 DVI2는 오른쪽 눈의 이미지를 로드합니다. .고급 화면 구성이 활성화되면 3D 기능이 지원되지 않습니다. .각 이더넷 포트의 로딩 용량이 절반으로 줄어듭니다. |
낮은 대기 시간 |
| 낮은 대기 시간 |
.HDMI 및 DP 입력 소스만 지원합니다. .각 이더넷 포트는 캐비닛을 수직으로 로드해야 합니다. |
3D, 젠록 |
모습

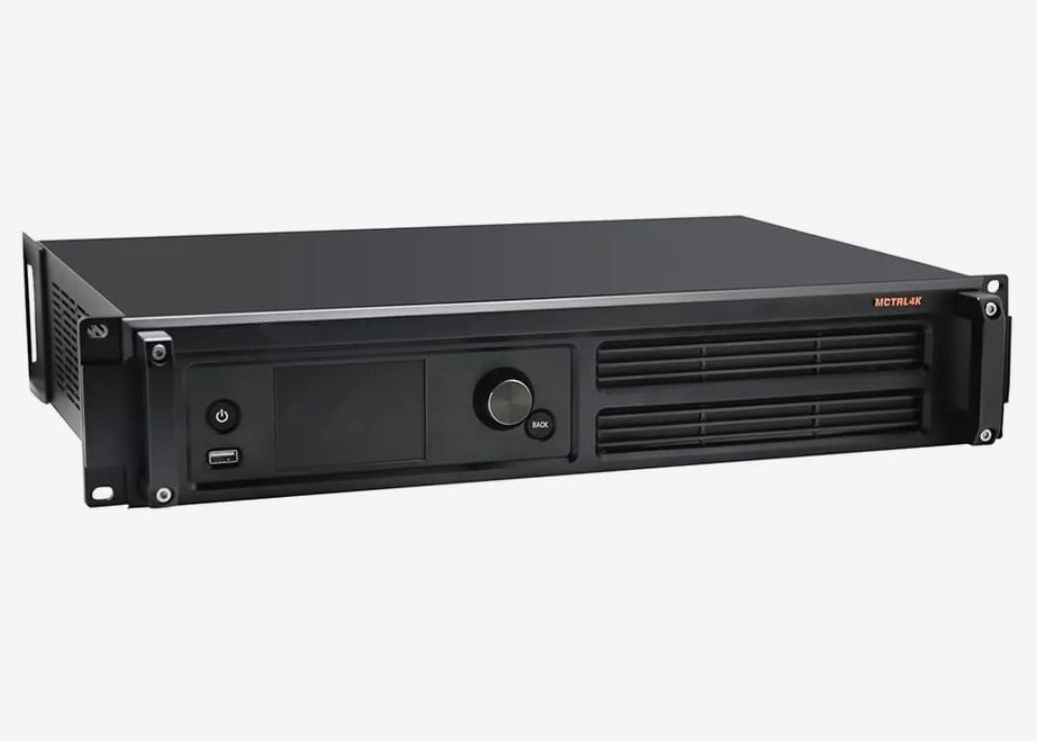

전면 패널
표 1-2 버튼 및 커넥터
| 아니요. | 버튼/커넥터 | 설명 |
| 1 | 전원 버튼 | 장치의 전원을 켜거나 끕니다. |
| 2 | USB | USB 드라이브에 연결합니다. |
| 삼 | LCD 화면 | 장치 상태, 메뉴, 하위 메뉴 및 메시지를 표시합니다. |
| 4 | 손잡이 | 메뉴를 선택하고, 매개변수를 조정하고, 작동을 확인합니다. |
| 5 | 뒤쪽에 | 이전 메뉴로 돌아가거나 현재 작업을 종료합니다. |
후면 패널
| 커넥터 유형 | 커넥터 이름 | 설명 |
| 입력 | DP 1.2 |
1x DP 1.2 .지원되는 최대 해상도: 4096×2160@60Hz, 지원되는 최소 해상도: 640×480@24Hz .사용자 정의 해상도 지원 최대 너비: 7680픽셀(7680×1080@60Hz) 최대 높이: 7680픽셀(1080×7680@60Hz) .HDCP 1.3 호환 .지원되는 표준 해상도: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85 /100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30 /48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@ (24/25/30/48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120 )Hz 3840×2160@(24/25/30/48/50/60)Hz .인터레이스 입력 소스는 지원되지 않습니다. |
| HDMI 2.0 |
HDMI 2.0 1개 .지원되는 최대 해상도: 4096×2160@60Hz, 지원되는 최소 해상도: 800×600@30Hz .사용자 정의 해상도 지원 최대 너비: 7680픽셀(7680×1080@60Hz) 최대 높이: 7680픽셀(1080×7680@60Hz) .HDCP 1.4 및 HDCP 2.2 호환 .지원되는 표준 해상도: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85 /100/120)Hz |
|
1600×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85 /100/120)Hz 1920×1200@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×2160@(24/25/30/48/50/60 /72/75/85/100/120)Hz 2048×1536@(24/25/30/48/50/60/72/75/85/100/120)Hz 2560×1600@(24/25/30 /48/50/60/72/75/85/100/120)Hz 3840×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 3840×2160@ (24/25/30/48/50/60)Hz .인터레이스 입력 소스는 지원되지 않습니다. |
||
|
듀얼 DVI-D1 듀얼 DVI-D2 |
2x DL-DVI .각각 최대 해상도는 3840×1080@60Hz이고 최소 해상도는 800×600@30Hz입니다. .사용자 정의 해상도 지원 최대 너비: 3840픽셀(3840×1080@60Hz) 최대 높이: 3840픽셀(800×3840@60Hz) .지원되는 표준 해상도: 1280×1024@(24/25/30/48/50/60/72/75/85/100/120)Hz 1366×768@(24/25/30/48/50/60/72/75/85 /100/120)Hz 1440×900@(24/25/30/48/50/60/72/75/85/100/120)Hz 1600×1200@(24/25/30/48/50/60 /72/75/85/100/120)Hz 1920×1080@(24/25/30/48/50/60/72/75/85/100/120)Hz 1920×1200@(24/25/30 /48/50/60/72/75/85/100)Hz 1920×2160@(24/25/30/48/50/60)Hz 2560×1600@(24/25/30/48/50/60)Hz 3840×1080@(24/25/30/48/50 /60)Hz 3840×2160@(24/25/30)Hz .인터레이스 입력 소스는 지원되지 않습니다. |
|
| 산출 | 1~16 |
16x Neutrik(NE8FBH) 기가비트 이더넷 포트 .단일 포트의 최대 용량: 8비트 입력 소스의 경우: 650,000픽셀 10비트/12비트 입력 소스의 경우: 320,000픽셀 .오디오 출력을 지원하지 않습니다. .이더넷 포트 간 이중화 지원 |
|
OPT1~OPT4 |
4x 10G 광 포트 .OPT1은 이더넷 포트 1~8의 데이터를 전송합니다. .OPT2는 이더넷 포트 9~16의 데이터를 전송합니다. .OPT3은 OPT1의 중복 채널입니다. .OPT4는 OPT2의 중복 채널입니다. |
|
| 제어 | 이더넷 | 제어 컴퓨터에 연결합니다. |
|
USB IN-OUT |
.IN: USB 2.0 1개(B형) MCTRL4K 장치를 계단식으로 연결하거나 디버깅을 위해 PC에 연결하기 위한 입력 포트 .출력: USB 2.0 1개(A형) MCTRL4K 장치 계단식 연결을 위한 출력 포트 |
| 최대 10개 유닛까지 캐스케이드 연결이 가능합니다. | ||
|
젠록 인- 고리 |
동기 신호 커넥터 Bi-level, Tri-level 및 Blackburst 지원 .IN: 젠록 입력 커넥터 .LOOP: 젠록 루프 출력 커넥터 |
|
| 힘 | AC 100V~240V-50/60Hz | |
노트:
입력 소스가 HDMI 또는 DP인 경우 프런트 엔드 장치에서 입력된 144Hz 강제 해상도를 구문 분석할 수 있습니다.이 상황에서는 적재 용량이 절반으로 줄어듭니다.
본 제품은 수평으로만 놓을 수 있습니다.수직 또는 거꾸로 장착하지 마십시오.
치수
공차: ±0.3 단위: mm
명세서
|
전기 같은 매개변수 |
입력 전압 | AC 100V~240V-50/60Hz |
|
정격 전력 소비 |
30W | |
|
운영 중 환경 |
온도 | -20°C ~ +60°C |
| 습기 | 10% RH ~ 90% RH, 비응축 | |
|
저장 환경 |
온도 | -20°C ~ +70°C |
| 습기 | 10% RH ~ 90% RH, 비응축 | |
|
물리적 명세서 |
치수 | 482.6mm × 372.0mm × 88.1mm |
| 무게 | 4.6kg | |
|
포장 정보 |
휴대용 케이스 | 530mm × 420mm × 193mm |
|
액세서리 상자 |
405mm × 290mm × 48mm 부속품: .1x 전원 코드 .1x 이더넷 케이블 .USB 케이블 1개 .1x HDMI 케이블 .DP 케이블 1개 |
|
| 포장 상자 | 550mm × 440mm × 210mm |
비디오 소스 특징
| 입력 커넥터 | 특징 | ||
| 비트 심도 | 샘플링 속도 | 최대 입력 해상도 | |
| HDMI 2.0 | 8비트 |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 YCbCr 4:2:0 |
4096×2160@60Hz(NVIDIA 그래픽 카드를 통한 설정) |
| 10비트/12비트 |
RGB 4:4:4 YCbCr 4:4:4 |
3840×1080@60Hz | |
|
YCbCr 4:2:2 YCbCr 4:2:0 |
4096×2160@60Hz(NVIDIA 그래픽 카드를 통한 설정) | ||
| DP 1.2 | 8비트 |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 |
4096×2160@60Hz(NVIDIA 그래픽 카드를 통한 설정) |
| 10비트/12비트 | RGB 4:4:4 | 3840×1080@60Hz | |
| YCbCr 4:4:4 | |||
| YCbCr 4:2:2 | 4096×2160@60Hz(NVIDIA 그래픽 카드를 통한 설정) | ||
| 듀얼 링크 DVI | 8비트 |
RGB 4:4:4 YCbCr 4:4:4 YCbCr 4:2:2 |
3840×1080@60Hz
|
참고 및 주의 사항
참고사항 배터리
.배터리는 교체할 수 없습니다.
.배터리를 불이나 뜨거운 오븐에 버리거나 배터리를 기계적으로 부수거나 자르면 폭발이 발생할 수 있습니다.
.온도가 매우 높은 주변 환경에 배터리를 방치하면 폭발이 발생하거나 인화성 액체 또는 가스가 누출될 수 있습니다.
.극도로 낮은 공기압에 노출된 배터리는 폭발이 발생하거나 인화성 액체 또는 가스가 누출될 수 있습니다.
FCC 주의
규정 준수 책임이 있는 당사자가 명시적으로 승인하지 않은 변경 또는 개조는 장비 작동에 대한 사용자의 권한을 무효화할 수 있습니다.
이 장치는 FCC 규정 제15조를 준수합니다.작동에는 다음 두 가지 조건이 적용됩니다. (1) 이 장치는 유해한 간섭을 일으키지 않으며, (2) 이 장치는 원치 않는 작동을 유발할 수 있는 간섭을 포함하여 수신된 모든 간섭을 수용해야 합니다.
참고: 이 장비는 테스트를 거쳐 FCC 규정 15부에 따라 클래스 A 디지털 장치에 대한 제한 사항을 준수하는 것으로 확인되었습니다.이러한 제한은 장비가 상업 환경에서 작동될 때 유해한 간섭으로부터 합리적인 보호를 제공하기 위해 고안되었습니다.이 장비는 무선 주파수 에너지를 생성, 사용 및 방출할 수 있으며, 사용 설명서에 따라 설치 및 사용하지 않을 경우 유해한 위험을 초래할 수 있습니다.
무선 통신 간섭.주거 지역에서 이 장비를 작동하면 유해한 간섭이 발생할 수 있으며, 이 경우 사용자는 자비로 간섭을 해결해야 합니다.
기타
A급 제품입니다.국내 환경에서 본 제품은 무선 간섭을 일으킬 수 있으며, 이 경우 사용자는 적절한 조치를 취해야 합니다.
본 제품은 수평으로만 놓을 수 있습니다.수직 또는 거꾸로 장착하지 마십시오.
